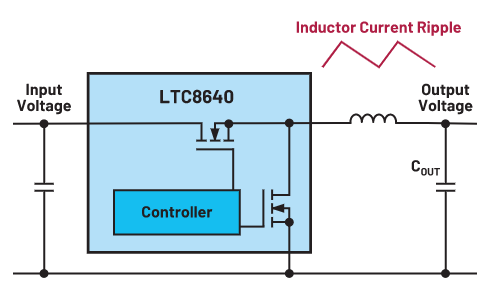

1. Acțiunea de comutare a dispozitivelor de comutare: pornirea și oprirea dispozitivelor de comutare (cum ar fi MOSFET-urile, IGBT-urile) într-o sursă de alimentare cu comutație generează modificări de tensiune și curent de înaltă-frecvență. Aceste modificări sunt transmise prin ieșirea sursei de alimentare, formând ondulație. Cu cât frecvența de comutare este mai mare, cu atât frecvența ondulației este mai mare.
2.ESR și ESL ale condensatorului filtrului de ieșire: Rezistența în serie echivalentă (ESR) și inductanța în serie echivalentă (ESL) a condensatorului filtrului de ieșire provoacă fluctuații de tensiune în timpul proceselor de încărcare și descărcare ale condensatorului, generând astfel ondulații. Valorile ESR și ESL mai mari au ca rezultat o ondulație mai mare.
3. Fluctuațiile tensiunii de intrare: fluctuațiile tensiunii de intrare afectează tensiunea de ieșire prin funcția de transfer a sursei de alimentare comutatoare, provocând ondularea tensiunii de ieșire. Fluctuațiile tensiunii de intrare pot proveni din variații ale rețelei sau modificări ale altor sarcini.
4. Modificări ale curentului de încărcare: modificările rapide ale curentului de sarcină fac ca condensatorul filtrului de ieșire să se încarce și să se descarce mai rapid, rezultând o ondulare crescută. Cu cât curentul de sarcină se modifică mai repede, cu atât ondulația este mai mare.
5.Interferența electromagnetică (EMI): Sursele de alimentare cu comutare generează interferențe electromagnetice în timpul funcționării. Această interferență poate fi transmisă prin ieșirea sursei de alimentare, formând ondulație. Sursele de EMI includ acțiunea de comutare a dispozitivelor și inductanța de scurgere a transformatoarelor.
6.Instabilitatea buclei de control: Dacă bucla de control a sursei de alimentare în comutație este proiectată necorespunzător, poate provoca oscilații sau fluctuații ale tensiunii de ieșire, manifestându-se ca ondulație. Instabilitatea buclei de control poate apărea din întârzieri în rețeaua de feedback sau din proiectarea necorespunzătoare a rețelei de compensare.
Metode de reducere a ondulației sursei de comutare
1. Optimizați circuitul de comandă pentru dispozitivele de comutare: prin optimizarea circuitului de comandă pentru dispozitivele de comutare, pierderile de comutare și timpii de comutare pot fi reduse, reducând astfel ondulația.
2.Selectați condensatori de filtru cu ESR scăzut și ESL scăzut: Alegerea condensatoarelor de filtru cu ESR scăzut și ESL scăzut reduce fluctuațiile de tensiune generate în timpul proceselor de încărcare și descărcare ale condensatorului, minimizând astfel ondulația.
3. Creșterea capacității condensatorului filtrului de ieșire: creșterea capacității condensatorului filtrului de ieșire ajută la atenuarea fluctuațiilor tensiunii de ieșire, reducând astfel ondulația.
4.Folosiți un filtru LC: adăugarea unui filtru LC la ieșire poate atenua și mai mult ondulația de-frecvență înaltă, reducând ondularea tensiunii de ieșire.
5. Optimizați designul buclei de control: prin optimizarea designului buclei de control, stabilitatea și viteza de răspuns a buclei de control sunt îmbunătățite, ceea ce reduce fluctuațiile tensiunii de ieșire și scade ondulația.
6.Shield and Filter EMI: Implementarea tehnicilor de ecranare și filtrare pentru EMI reduce impactul interferențelor electromagnetice asupra tensiunii de ieșire, minimizând astfel ondulația.
